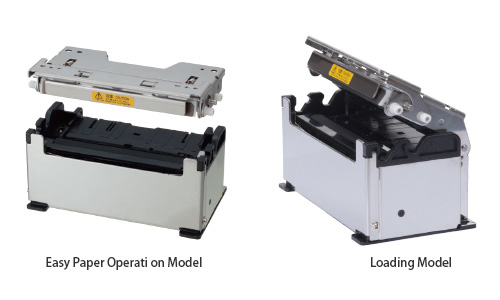

简易上纸操作机芯 / Loading Mechanism 24V

CAPM347

热敏式打印机芯

CAPM 系列

  • 最高打印速度：300毫米/秒
  • 自动刀一体化机芯
  • 打印头可分开设计
  • 高耐用性：200公里，200万切
  • 适用温度范围广: -20°C 至 60°C
  • POS/ECR
  • Measuring instrument
  • Barcode
  • KIOSK system
  • Ticket printer
  • Gaming
型号 CAPM347
简易上纸操作型号 自动上纸操作型号
标准型 标准型 厚纸型
*1 需使用推荐的热敏打印纸 *2 不计凸面部分
打印 方法 热敏行点打印
点数（点/行） 640
解像度(点/毫米) 8
纸宽（毫米） 58+0-1 / 60+0-1 / 80+0-1 / 83+0-1
打印寛度(毫米) 54 / 56 / 72 / 80
打印速度(毫米/秒)最高 300*1 300*1 280*1
检测方式 打印头温度检测 热敏电阻
打印头离位检测 机械开关
缺纸检测 光电感应器
黑标检测 光电感应器*1
切刀位置检测 光电感应器
电源 (V) 工作电压 (Vdd) 2.7 至 3.6 / 4.75 至 5.25
工作电压 (Vp) 21.6 至 26.4
峰值电流 (A) 打印头/马达/切刀 5.6 (26.4V / 144点) / 1.2 / 1.1
切刀 切刀方法 滑动切刀
可切厚度 (μm)*1 54 至 90*2 54 至 90*2 100 至 150*2
切纸方式 全切或半切（中间留点）
寿命 脉冲个数 2亿 2亿 1亿
打印长度 (公里) 200*2 200*2 100*2
切纸 (切) 2,000,000*2 2,000,000*2 1,000,000*2
操作温度 (˚C) -20 至 60*1 -20 至 60*1 -20 至 60*1
尺寸(宽×深×高 毫米) 110.0 × 61.0 × 53.4 110.0 × 61.0 × 55.9
重量 (克) 约500

控制板
型号 IFM201-01UK
*3 Please see "Associated software tool" for details.
中央处理器 PTM20P01
对应机型 CAPM347
操作电压(V) Vp: 21.6 至 26.4
字形点阵
(高×宽 点)		 16 点式: 16 × 8, 16 × 16
24 点式: 24 × 12, 24 × 24
字库类形 附加图案字库, 片假名字库, Codepage (437, 850, 852, 858, 1252),
用户自定义字符, 下载字符, 可选字体, JIS 1和 2级汉字, 特别字符
通信接口 USB (2.0)
尺寸
(宽×深×高 毫米)		 60.0 × 80.0 × 14.0
驱动软件*3 Printer Driver/SDK, OPOS Driver,
POS for .NET Driver,
Linux® CUPS Filter/SDK
中央处理器
型号 PTM20P01
*4 CG ROM: Japanese
*5 Please see "Associated software tool" for details.
对应机型 CAPM347
封装 144pin QFP
操作电压 (V) Vp: 21.6 至 26.4
Vdd: 3.0 至 3.6
操作频率 (MHz) 12 ± 0.01%
配置 C-MOS LSI
通信接口 并口, 串口, USB
字库类形 附加图案字库,
CGs 或者外置 ROM提供其他字符
字形点阵
(高×宽 点)		 16 点式: 16 × 8, 16 × 16
24 点式: 24 × 12, 24 × 24
尺寸
(宽×深×高 毫米)		 22.0 × 22.0 × 1.7
驱动软件*5 Printer Driver/SDK, OPOS Driver,
POS for .NET Driver,
Linux® CUPS Filter/SDK
