簡易上紙操作機芯 低電壓驅動
熱敏式印表機芯
LTP02
- 最高列印速度：100毫米/秒

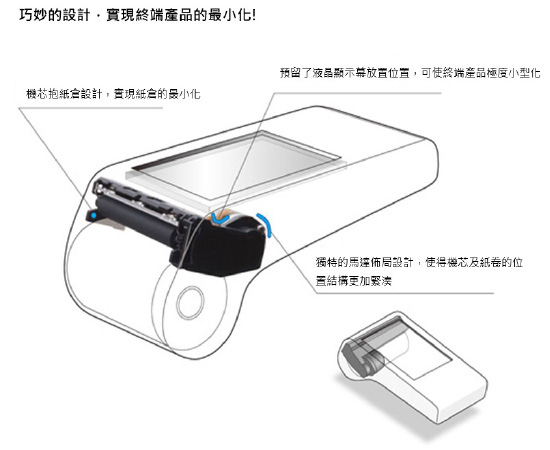

- 非常適用於小型化移動終端
- 超輕便：重量僅為28克
| 型号 | LTP02-245 | |||
|---|---|---|---|---|
| 標準型 (LTP02-245-13x) | 高速型 (LTP02-245-A3) | 低壓型 (LTP02-245-C1) | ||
| *1 需使用推荐的热敏打印紙 *2 不計凸面部分 | ||||
| 打印 | 方法 | 熱敏行點列印 | ||
| 行數（點/行） | 384 | |||
| 解像度(點/毫米) | 8 | |||
| 紙寬（毫米） | 58 |
|||
| 打印寬度(毫米) | 48 | |||
| 打印速度(毫米/秒)最高 | 100 | 120 (9.0V) | 85 | |
| 165 (12.0V) | ||||
| 入紙方式 | 曲入 | |||
| 檢測方式 | 打印頭溫度檢測 | 熱敏電阻 | ||
| 缺紙檢測 | 機械開關 | |||
| 電源(V) | 工作電壓 (Vdd) | 3.0 至 3.6 | ||
| 工作電壓 (Vp) | 5.5 至 9.5 | 5.5 至 9.5 10.8 至 12.6 |
3.0 至 4.2 | |
| 峰值電流(A) | 打印頭 | 2.64 (9.5V / 45 點) |
3.02 (12.6V / 48 點) |
5.99 (4.2V / 129 點) |
| 馬達 | 0.6 | 0.6 | 1.0 | |
| 打印頭壽命 | 脈衝個數 | 1億 | 5千萬 | 1億 |
| 列印長度(公里) | 50*1 | |||
| 操作溫度 (˚C) | -10 to 50 | |||
| 尺寸(寬 x 深 x 高 毫米) | 67.3 × 18.1 × 30.0*2 | |||
| 重量 (克) | 約 28 | |||
| 型号 | PT02-5SU | PT02-3U |
|---|---|---|
| 对应机型 | LTP02-245-13x | LTP02-245-C1 |
| 封装 | 48pin LQFP | |
| 操作電壓 (V) | Vp: 5.5 至 9.5, Vcc: 3.0 至 3.6 | Vp: 3.0 至 4.2, Vcc: 3.0 至 3.6 |
| 操作频率 (MHz) | 16 ± 0.01% | |
| 配置 | C-MOS LSI | |
| 数据传输 | USB 輸入 / 輸出 (Device / Printer class / Full speed) | |
| 字形檔類形 | ASCII 碼 | |
| 尺寸(寬x深x高 毫米) | 9.0 × 9.0 × 1.5 | |
